無料で使える3DCAD「DesignSpark Mechanical」

無料で使えるお勧めの3DCAD

DesignSpark Mechanicalは、アールエスコンポーネンツ(株)が提供する3D CADソフトです。3D CAD初心者の方にも扱いやすい操作性、低スペックのPCでも使えるので、容易に3DCADの導入ができます。DesignSpark Mechanicalは、私たち特許図面、意匠図面作成の現場でも活用の機会が多い大変すぐれたソフトです。このページではDesignSpark Mechanicalを紹介します。



DesignSpark Mechanicalの特徴

①簡単(初心者に易しい)、
②動作が軽い(高スペックPC不要)
③データがローカル保存で安全
④JW CAD等 2次元CADからの移行も簡単
⑤他ツール連携(基板CAD、3DCG、SketchUp)
⑥3DPDF標準対応
⑦商用も無料

引用:DesignSpark



DesignSpark Mechanicalは導入しやすい

無料で使える3DCADはDesignSpark Mechanical以外にも複数あります。代表的なものではAutodesk社のFusion360が有名です。Fusion360はCAD機能の他にもレンダリングやアニメーションもできる優れたソフトですが、無料で利用するには以下の条件を満たさなくてはいけません。

・学生または教育機関
・スタートアップまたは愛好家 (※ 非営利団体または事業の売り上げが10万ドル未満の場合)

一方、DesignSpark Mechanicalは商用利用でも完全無料です。拡張モジュールの導入の際は有償になりますが、拡張モジュールを導入しなくとも十分利用できます。



DesignSparkが知財図面に向いている訳

導入コストももちろん大事ですが、DesignSpark MechanicalとFusion360を比較した際、特に重要になるのがデータの保存先です。DesignSpark Mechanicalがデータをローカル保存するのに対して、Fusion360は、データが基本的にはクラウドに保存されます。つまりAutodesk社のサーバーに保存されるということです。

特許・意匠などの機密性の高い知的財産業界は、秘密が外部に漏えいするのは絶対に避けなくてはなりません。このような点からDesignSparkはローカル保存できるので安心です。



初心者にもおすすめ

DesignSpark Mechanicalは非常に簡単に使える3DCADです。提供先も「粘土細工をこねるように脳内のイメージを3次元化できます。」と謳っています。簡単に使えることで、操作の習得までの期間を短くできます。図面作成者はもとより、図面を描かない技術者の方が、ビューワーとして活用するこもおすすめです。



DesignSparkのダウンロード

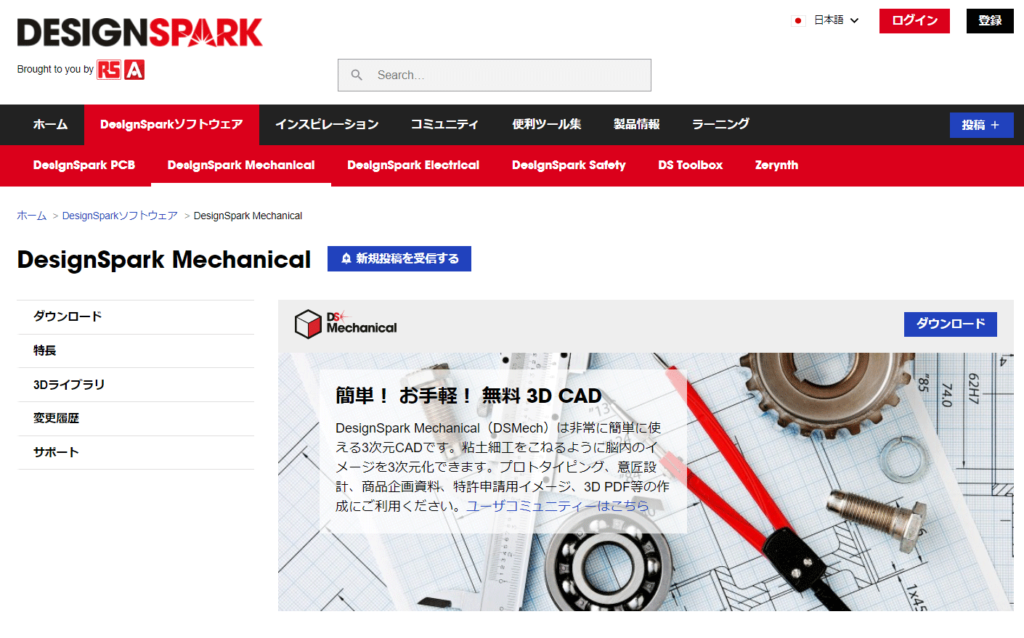

DesignSpark MechanicalはDesignSparkのホームページからダウンロードできます。
DesignSparkソフトウェアからダウンロードのページに入れます。
DesignSpark Mechanicalを選択します。(DesignSpark PCB は電子設計ソフトウェアです)

DesignSpark



今後、使用例や操作方法などもアップしていく予定です。
